6.배열하기 (Array)

Move를 이용하여 개체를 복사하고 수를 입력하면 직교 Array가 되며, Rotate를 이용하여 개체를 복사하고 개체의 수를 입력하면 회전 Array가 된다.

가. Move를 이용한 직교배열 (Rectangle Array)

1) 지정한 간격으로 배열하기

개체를 지정한 간격만큼 복사한 후 배열하고자 하는 개체수를 곱해주면 지정간격으로 배열된다.

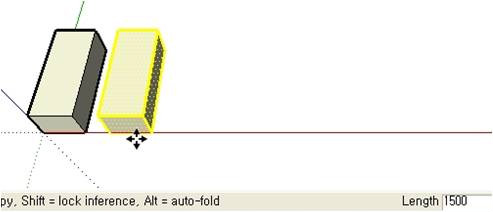

 가) 개체를 선택후   를 클릭하고 CRTL키를 누르고 1500 을 입력하여 1500만큼 지정한 거리에 개체를 복사한다.



나) 6개의 개체를 복사하려면 “*6”을 입력한다. 그러면 자신을 포함한 6개의 개체가 처음에 지정한 1500씩의 간격으로 배열된다.



2) 등간격으로 배열하기

전체거리에 일정하게 등간격으로 배열할 때 사용하는 방법으로 개체를 전체길이의 맨끝에 복사한후 배열하고자 하는 개체의 수로 나누어 주면 등간격으로 배열된다.

가) 개체를 선택후   를 클릭하고 CRTL키를 누르고  전체길이의 끝지점에 개체를 복사한다.



나) 이 전체 길이 안에 6개의 개체를 복사하려면 “/6”을 입력한다. 그러면 자신을 포함한 6개의 개체가 전체길이에 등간격으로 배열된다.



나. Rotate를 이용한 회전배열 (Polar Array)

1) 지정한 각도로 배열하기

개체를 지정한 각도만큼 복사한 후 배열하고자 하는 개체수를 곱해주면 지정 각도로 배열된다.

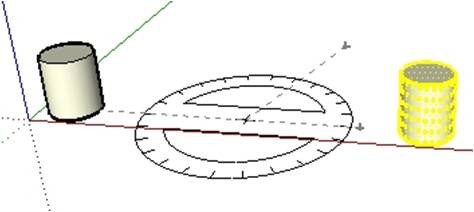

  가) 개체를 선택한후  를 클릭한뒤 CRTL를 누른 상태로 회전의 중심점을 지정한다.

나) 회전중심점을 기준으로 지정한 각도만큼 (마우스로 클릭하거나 각도입력) 개체를 복사한다.

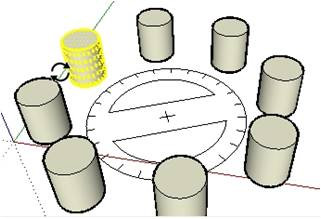

다) 입력한 각도 간격으로 개체를 8개 복사하려면 “*8”을 입력하여 배열한다.



2) 전체각도 내에 등각도로 배열하기

개체를 전체 각도내에 복사한후 배열하고자 하는 개체수로 나누어주면 등간격으로 배열된다.

가) 개체를 선택한후   를 클릭한뒤 CRTL를 누른 상태로 회전의 중심점을 지정한다.

나) 회전중심점을 기준으로 전체 각도만큼 (마우스로 클릭하거나 각도입력)회전시켜 개체를 복사한다.

다) 전체 각도로 개체가 6개 복사하려면 “/6”을 입력하여 배열한다.
